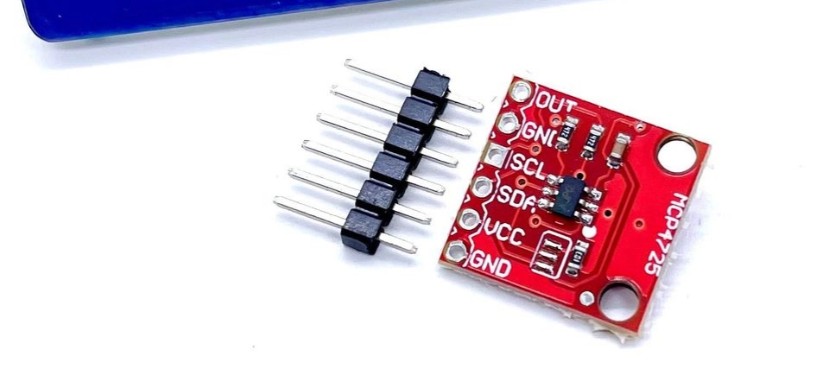

Mạch chuyển tín hiệu DAC I2C MCP4725

Mạch chuyển tín hiệu DAC I2C MCP4725 được sử dụng để chuyển đổi mức tín hiệu từ Digital (I2C) sang Analog với độ phân giải 12-bit và EEPROM tích hợp cho tín hiệu đầu ra có độ ổn định cao, mạch có thiết kế nhỏ gọn, chất lượng gia công tốt với giao tiếp I2C rất dễ sử dụng.

Thông số kỹ thuật:

• IC chính: MCP4725
• Điện áp sử dụng: 2.7~5.5VDC.
• 12-Bit Resolution
• On-Board Non-Volatile Memory (EEPROM)
• ±0.2 LSB DNL (typical)
• External A0 Address Pin
• Normal or Power-Down Mode
• Fast Settling Time of 6 µs (typical)
• External Voltage Reference (VDD)
• Rail-to-Rail Output
• Low Power Consumption
• I2CTM Interface:
  • Eight Available Addresses
  • Standard (100 kbps), Fast (400 kbps), and High-Speed (3.4 Mbps) Modes

Datasheet.

Hướng dẫn sử dụng và code mẫu Arduino.
