3DMakerPro Eagle Max là phiên bản nâng cao trong dòng Eagle, kết hợp cảm biến LiDAR với cụm 4 camera 48 MP hỗ trợ hình ảnh 8K. Thiết bị được định vị cho các dự án không chỉ cần dữ liệu hình học chính xác mà còn cần chất lượng trực quan mạnh để phục vụ trình bày, chia sẻ, lưu trữ số và phối hợp nhiều bộ phận. Nhờ thiết kế cầm tay gọn, góc quét 360° và workflow xử lý dữ liệu đồng bộ, Eagle Max phù hợp cho khảo sát kiến trúc, bất động sản, công nghiệp, nội thất và nhiều dự án số hóa không gian khác.

Nếu Eagle hướng nhiều đến sự cân bằng giữa cơ động và hiệu quả quét 3D, thì Eagle Max đi xa hơn ở phần hình ảnh và trải nghiệm đầu ra. Cụm 4 camera giúp tăng độ bao phủ texture, giảm vùng thiếu ảnh và tạo lợi thế lớn khi doanh nghiệp cần dựng tour 3D, mô hình màu, dữ liệu Gaussian Splatting hoặc các sản phẩm trực quan để chia sẻ với khách hàng và đối tác.

Điểm Khác Biệt Cốt Lõi Của Eagle Max

Khác biệt lớn nhất của Eagle Max nằm ở hệ thống hình ảnh. Thay vì một camera như Eagle, Eagle Max tích hợp 4 camera 48 MP hỗ trợ hình ảnh 8K. Cấu hình này giúp tăng độ phủ theo nhiều hướng, hỗ trợ thu nhận môi trường tốt hơn trong khi người dùng di chuyển, và nâng chất lượng trực quan của dữ liệu đầu ra.

Điều đó đặc biệt có ý nghĩa trong các dự án bất động sản, nội thất, du lịch ảo, bảo tồn di sản, tài sản công nghiệp hoặc các bài toán cần vừa đo đạc vừa truyền đạt không gian một cách thuyết phục. Khi dữ liệu 3D phải đóng vai trò giao tiếp với khách hàng, cụm camera đa hướng là một lợi thế đáng giá.

Tính Năng Nổi Bật Của Eagle Max

1. LiDAR 360° – Tầm Quét Xa Đến 140 m

Eagle Max hỗ trợ trường quét ngang 360° và dọc 59°, tần số point cloud 200.000 điểm/giây và phạm vi làm việc tương tự dòng Eagle. Cấu hình này cho phép triển khai ở cả môi trường trong nhà lẫn ngoài trời, từ không gian nội thất, sàn thương mại, hành lang, nhà máy đến khuôn viên và các bối cảnh khảo sát hiện trường.

2. 4 Camera 48 MP Cho Dữ Liệu Màu Mạnh Hơn

Bốn camera 48 MP hỗ trợ hình ảnh 8K giúp cải thiện chất lượng ghi nhận màu, tăng vùng bao phủ texture và nâng giá trị trình bày của dữ liệu. Với các đơn vị phải giao tiếp kết quả cho chủ đầu tư hoặc khách hàng không chuyên kỹ thuật, đầu ra rõ ràng và chân thực luôn tạo khác biệt lớn.

3. Kiểm Tra Tại Hiện Trường Và Live Preview

Màn hình 3,5 inch và phần cứng xử lý tích hợp cho phép người vận hành theo dõi tiến độ và rà soát nhanh trong quá trình quét. Việc phát hiện sớm các vùng còn thiếu hoặc vùng cần quét lại giúp giảm rủi ro phải quay lại hiện trường, đặc biệt với dự án lớn hoặc hiện trường khó tiếp cận.

Thích Ứng Với Nhiều Nền Tảng Và Phương Tiện

Một điểm đáng chú ý trong bộ tài liệu là Eagle Max có thể được gắn trên nhiều nền tảng như drone, xe, xe đạp hoặc robot. Khả năng này mở ra nhiều kịch bản triển khai hơn cho các dự án cần tuyến khảo sát dài, khu vực rộng hoặc môi trường đặc thù. Doanh nghiệp có thể bắt đầu từ cấu hình cầm tay và mở rộng quy trình khi ứng dụng phát triển hơn.

Tất nhiên, cấu hình cụ thể còn phụ thuộc phụ kiện, điều kiện vận hành và mục tiêu đầu ra. Tuy vậy, việc một thiết bị có thể thích ứng với nhiều phương tiện giúp tăng tính đầu tư lâu dài và cho phép doanh nghiệp xây dựng lộ trình ứng dụng linh hoạt.

Quy Trình Từ Quét, Trực Quan Hóa Đến Chia Sẻ

Eagle Max không chỉ tạo dữ liệu quét mà còn hướng đến một workflow hoàn chỉnh. Sau khi thu dữ liệu hiện trường, người dùng có thể chuyển sang bước hậu xử lý để tạo point cloud, mô hình 3D, mặt bằng hoặc nội dung trực quan, rồi tiếp tục chia sẻ cho khách hàng và đồng nghiệp. Đây là điểm mạnh đáng chú ý với các doanh nghiệp đang số hóa quy trình làm việc, vì dữ liệu không dừng lại ở mức “thu thập” mà tiếp tục được khai thác ở nhiều giai đoạn sau đó.

Nhờ có nền tảng trực quan hóa và chia sẻ, Eagle Max phù hợp với những tổ chức cần phối hợp đa phòng ban: khảo sát – thiết kế – kinh doanh – quản lý dự án. Khả năng chuyển từ quét hiện trường sang hình ảnh 3D, mô hình hoặc sơ đồ sử dụng được ngay sẽ giúp tăng tốc độ phản hồi và nâng chất lượng thuyết trình.

Thông Số Kỹ Thuật Eagle Max

• Độ chính xác: 2 cm tại 10 m, 3 cm tại 20 m, 5 cm tại 40 m
• Bán kính quét tham khảo: 40–70 m tùy độ phản xạ bề mặt
• Tầm quét tối đa: 80–140 m
• Góc quét: ngang 360°, dọc 59°
• Tần số point cloud: 200.000 điểm/giây
• Laser 905 nm, an toàn mắt Class 1 theo IEC 60825-1:2014
• Hệ thống camera: 4 camera 48 MP, hỗ trợ hình ảnh 8K
• HDR: 3–5 mức phơi sáng
• Màn hình: 3,5 inch
• Kết nối: 2 x USB Type-C, Wi‑Fi 5, hỗ trợ thẻ TF
• Bộ xử lý 8 nhân 2,4 GHz, RAM 32 GB
• Pin 12.000 mAh, có thể cấp nguồn ngoài khi sạc
• Khối lượng: khoảng 1,5 kg
• Định dạng đầu ra tham khảo: PLY, OBJ, dữ liệu tour 3D / Gaussian Splatting

Khi Nào Nên Chọn Eagle Max

Eagle Max phù hợp hơn Eagle khi bài toán cần đồng thời dữ liệu hình học và giá trị trực quan cao. Nếu doanh nghiệp của bạn đang làm bất động sản, số hóa nhà mẫu, nội thất, bảo tồn di sản, trưng bày kỹ thuật số hoặc cần nội dung 3D để trình bày với khách hàng, Eagle Max sẽ là lựa chọn đáng cân nhắc hơn nhờ cụm camera đa hướng.

Ngược lại, nếu nhu cầu chính thiên về quét hiện trạng và tối ưu chi phí, Eagle vẫn là một lựa chọn rất thực tế.

Nhận tư vấn cấu hình máy quét 3D phù hợp tại TOPNET.VN

The post Máy Quét 3D LiDAR Eagle Max 4 Camera 8K | 3DMakerPro | Topnet first appeared on TOPNET Việt Nam.

3DMakerPro Eagle là máy quét 3D LiDAR cầm tay được phát triển cho nhu cầu ghi nhận hiện trạng nhanh, cơ động và trực quan. Thiết bị kết hợp cảm biến LiDAR, camera 48 MP hỗ trợ hình ảnh 8K, IMU, màn hình kiểm tra và phần cứng xử lý tích hợp trong một thân máy gọn nhẹ. Nhờ vậy, Eagle phù hợp cho doanh nghiệp cần số hóa công trình, khảo sát kiến trúc, dựng mô hình nội thất, tái hiện hiện trường hoặc xây dựng dữ liệu nền cho các nền tảng 3D hiện nay.

Điểm hấp dẫn của Eagle nằm ở tính cơ động. So với nhiều phương án quét phụ thuộc tripod hoặc quy trình triển khai phức tạp, Eagle giúp người dùng di chuyển linh hoạt hơn và ghi nhận dữ liệu ngay khi đi khảo sát. Điều này đặc biệt hữu ích với các dự án cần tốc độ triển khai cao, khu vực có nhiều điểm cần kiểm tra hoặc hiện trường cần hoàn thành nhanh để phục vụ báo cáo, thiết kế và phối hợp giữa các bộ phận.

Tổng Quan Giải Pháp Quét LiDAR 3D

3DMakerPro Eagle hỗ trợ trường quét ngang 360° và dọc 59°, với tần số point cloud 200.000 điểm/giây. Hệ thống laser 905 nm đạt tiêu chuẩn an toàn mắt Class 1 theo IEC 60825-1:2014. Cấu hình này cho phép thiết bị tạo đám mây điểm đủ dày cho nhiều nhiệm vụ đo vẽ hiện trạng, lập hồ sơ tài sản, tạo mô hình 3D, xây dựng dữ liệu phục vụ BIM hoặc trình diễn không gian số.

Ngoài dữ liệu hình học, Eagle còn tích hợp camera 48 MP hỗ trợ hình ảnh 8K để bổ sung màu sắc và texture. Nhờ có dữ liệu hình ảnh đi kèm, kết quả point cloud hoặc mô hình sau xử lý dễ đọc hơn, trực quan hơn và phù hợp hơn cho các đơn vị thiết kế, bất động sản, truyền thông kỹ thuật hoặc lưu trữ hồ sơ hiện trạng.

Tính Năng Nổi Bật Của 3DMakerPro Eagle

1.Quét Xa, Thu Dữ Liệu Nhanh

Eagle được nhắc đến nhiều nhờ tầm quét tham khảo 40–70 m theo độ phản xạ bề mặt và phạm vi tối đa có thể lên đến 80–140 m. Trong thực tế, lợi ích của tầm quét xa là giảm số lần dịch chuyển, giảm điểm dừng khi quét và rút ngắn thời gian ghi nhận tại công trình, nhà xưởng, mặt bằng thương mại hoặc cảnh quan ngoài trời.

2.Thiết Kế Tất Cả Trong Một

Thiết bị tích hợp màn hình 3,5 inch, bộ xử lý 8 nhân 2,4 GHz, RAM 32 GB, kết nối Wi‑Fi 5, 2 cổng USB Type‑C và hỗ trợ thẻ TF. Mô hình “all in one” này giúp người vận hành vừa quét vừa kiểm tra trạng thái thu thập ngay tại hiện trường mà không cần phụ thuộc hoàn toàn vào thiết bị ngoài.

3.Phù Hợp Cho Nhiều Đầu Ra 3D

Dữ liệu thu từ Eagle có thể được xử lý bằng phần mềm để phục vụ point cloud màu, mô hình 3D, tour không gian, mô hình Gaussian Splatting hoặc các đầu ra trực quan khác. Đây là điểm quan trọng vì nhiều đơn vị hiện nay không chỉ cần “đo” mà còn cần dữ liệu đủ rõ để chia sẻ, giải thích và phối hợp công việc.

Quy Trình Làm Việc Từ Quét Hiện Trường Đến Bàn Giao

Một quy trình triển khai hợp lý với Eagle thường bắt đầu từ khâu khảo sát hiện trường và xác định mục tiêu đầu ra. Sau đó người dùng tiến hành quét, kiểm tra mức độ bao phủ, đưa dữ liệu vào phần mềm hậu xử lý để lọc nhiễu, ghép quét, kiểm tra chất lượng và dựng sản phẩm đầu ra. Khi hoàn tất, dữ liệu có thể được chuyển sang nhóm thiết kế, nhóm kỹ thuật, khách hàng đầu cuối hoặc hệ thống quản lý số của doanh nghiệp.

Lợi ích của quy trình này là thông tin không bị “đứt gãy” giữa hiện trường và văn phòng. Người dùng có thể đi từ dữ liệu thô đến hình ảnh trực quan hoặc mô hình có thể chia sẻ, từ đó rút ngắn chu trình phối hợp và hỗ trợ ra quyết định nhanh hơn.

Ứng Dụng Thực Tế Của Eagle

Với tính cơ động, Eagle phù hợp cho nhiều bài toán như khảo sát hiện trạng công trình, đo vẽ mặt bằng, dựng mô hình nội thất, số hóa nhà xưởng, lập hồ sơ bất động sản, số hóa di sản, xây dựng tour 3D hoặc tạo dữ liệu nền cho bản sao số. Trong bối cảnh doanh nghiệp cần xử lý dự án nhanh, Eagle giúp tiết kiệm thời gian thu thập và cải thiện khả năng kiểm chứng dữ liệu về sau.

Thiết bị có thể hỗ trợ tốt trong những tình huống đòi hỏi phản ứng nhanh như an toàn công cộng, hiện trường giao thông và chữa cháy. Ở các kịch bản này, khả năng nhanh chóng ghi nhận bối cảnh, tạo dữ liệu 3D và chia sẻ cho các bên liên quan có thể mang lại giá trị rất thực tế.

Thông Số Kỹ Thuật Eagle

• Độ chính xác: 2 cm tại 10 m; 3 cm tại 20 m; 5 cm tại 40 m
• Bán kính quét tham khảo: 40–70 m tùy độ phản xạ bề mặt
• Tầm quét tối đa: 80–140 m
• Góc quét: ngang 360°, dọc 59°
• Tần số point cloud: 200.000 điểm/giây
• Laser 905 nm, an toàn mắt Class 1 theo IEC 60825-1:2014
• Hệ thống camera: 1 camera 48 MP, hỗ trợ hình ảnh 8K
• HDR: 3–5 mức phơi sáng
• Màn hình: 3,5 inch
• Kết nối: 2 x USB Type-C, Wi‑Fi 5, hỗ trợ thẻ TF
• Bộ xử lý 8 nhân 2,4 GHz; RAM 32 GB
• Pin 12.000 mAh; có thể cấp nguồn ngoài khi sạc
• Khối lượng: khoảng 1,5 kg
• Định dạng đầu ra tham khảo: PLY, OBJ, dữ liệu tour 3D / Gaussian Splatting

Vì Sao Nên Tìm Hiểu Eagle Trên Topnet.vn

Liên hệ Topnet.vn để được tư vấn giải pháp quét 3D phù hợp.

The post Máy Quét 3D LiDAR Cầm Tay Eagle | 3DMakerPro | Topnet first appeared on TOPNET Việt Nam.

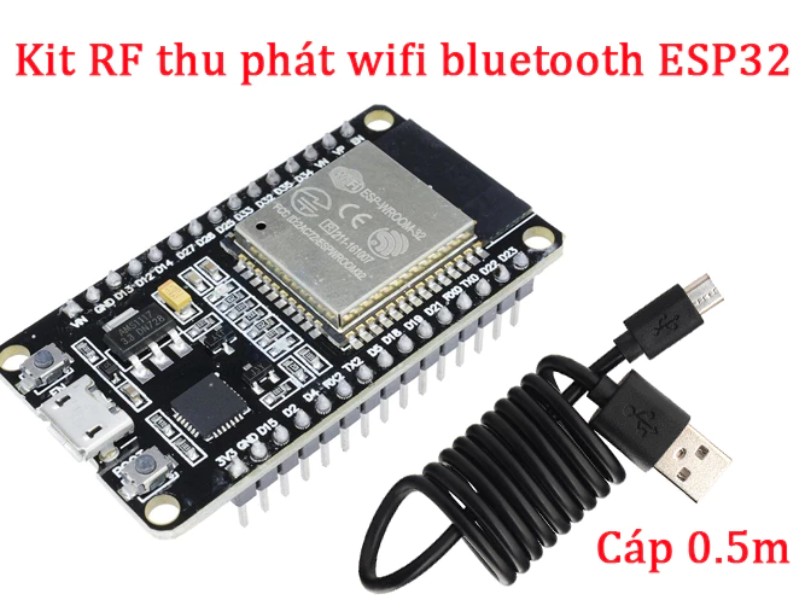

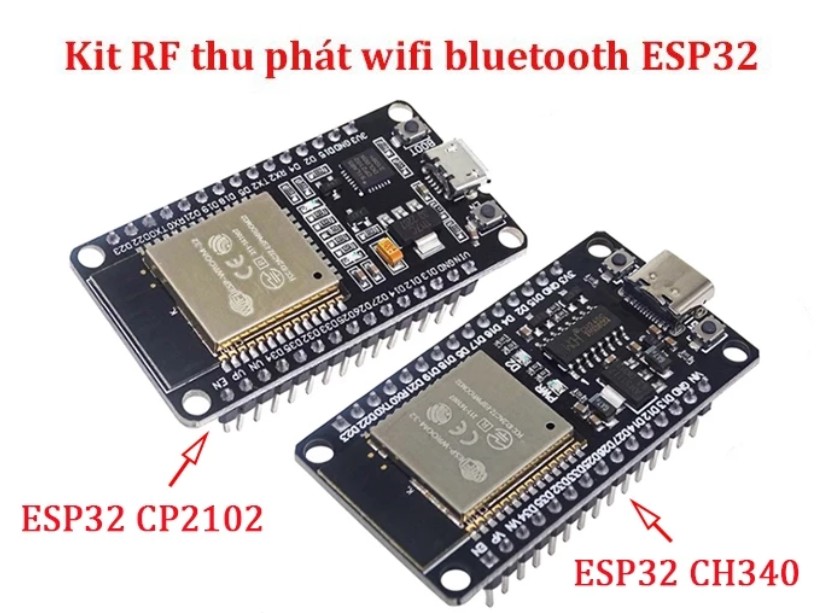

Kit RF thu phát wifi bluetooth ESP32 được tích hợp anten và RF, hoạt động tiết kiệm năng lượng, ổn định, chống nhiễu tốt, đây là giải pháp chi phí thấp nhất cho 1 dự án .

Thông số kỹ thuật

Cổng nạp: Type C || Micro (tùy chọn trong phần phân loại)

Mô hình: ESP32 30 chân

Điện áp nguồn (USB): 5V DC

Đầu vào/Đầu ra điện áp: 3.3V DC

Công suất tiêu thụ: 5μA trong hệ thống treo chế độ

Hiệu suất: Lên đến 600 DMIPS

Tần số: lên đến 240MHz

Bộ nhớ: 448 Kbyte ROM, 520 Kbyte SRAM, 6 Kbyte SRAM trên RTC và QSPI Hỗ trợ đèn flash / SRAM chip

Chip USB-Serial: CP2102 hoặc CH340 (tùy chọn trong phân loại).

Ăng ten: PCB

Bảo mật: IEEE 802.11, bao gồm cả WFA, WPA/WPA2 và WAPI

Phần cứng tăng tốc mật mã học: AES, SHA-2, RSA, hình elip mật mã Đường Cong (ECC), số ngẫu nhiên Máy phát điện (RNG)

Cân nặng: ~ 11g

Phân loại sản phẩm:

– ESP32-CH340-C ko cáp: Sản phẩm bao gồm 01 kit ESP32 CH340 type C 30 chân

– ESP32-CH340 cáp 0.5m: Sản phẩm bao gồm 01 kit ESP32 CH340 type C 30 chân + cáp typeC 0.5M (màu ngẫu nhiên).

– ESP32-CH340-C cáp 1m: Sản phẩm bao gồm 01 kit ESP32 CH340 type C 30 chân + cáp typeC 1M (màu ngẫu nhiên).

– ESP32-CP210-M ko cáp: Sản phẩm bao gồm 01 kit ESP32 CP2102 MicorUSB 30 chân

– ESP32-CP210 cáp 0.5m: Sản phẩm bao gồm 01 kit ESP32 CP2102 MicorUSB 30 chân + cáp MicorUSB 0.5M (màu ngẫu nhiên).

ESP32-CP210-M cáp 1m: Sản phẩm bao gồm 01 kit ESP32 CP2102 MicorUSB 30 chân + cáp MicorUSB 1M (màu ngẫu nhiên).

The post Kit ESP32 Wifi + Bluetooth CH340/CP2102 30P – Kit thu phát IoT first appeared on TOPNET Việt Nam.

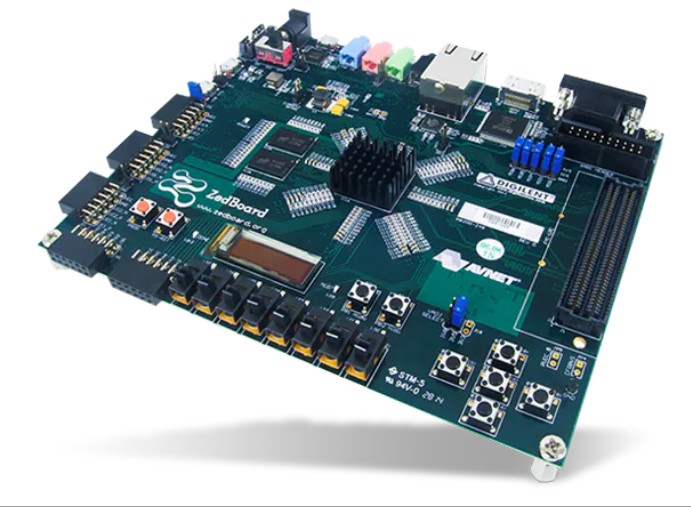

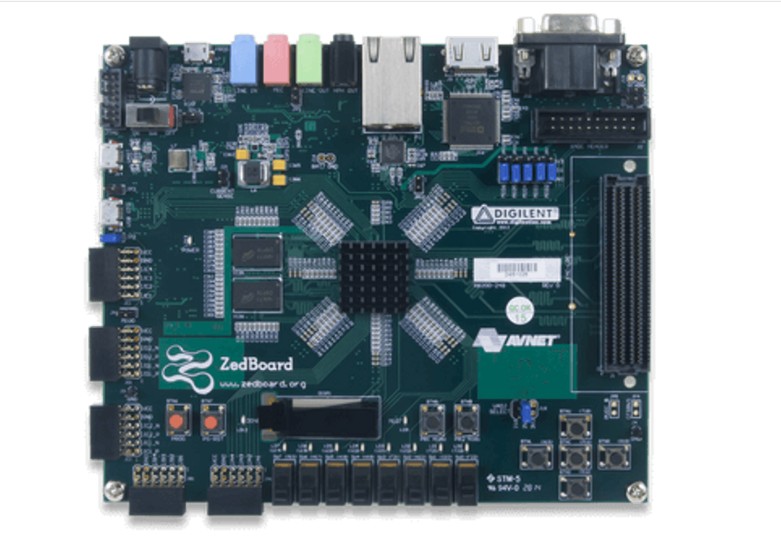

The post Digilent ZedBoard Zynq-7000 Development Board first appeared on TOPNET Việt Nam.

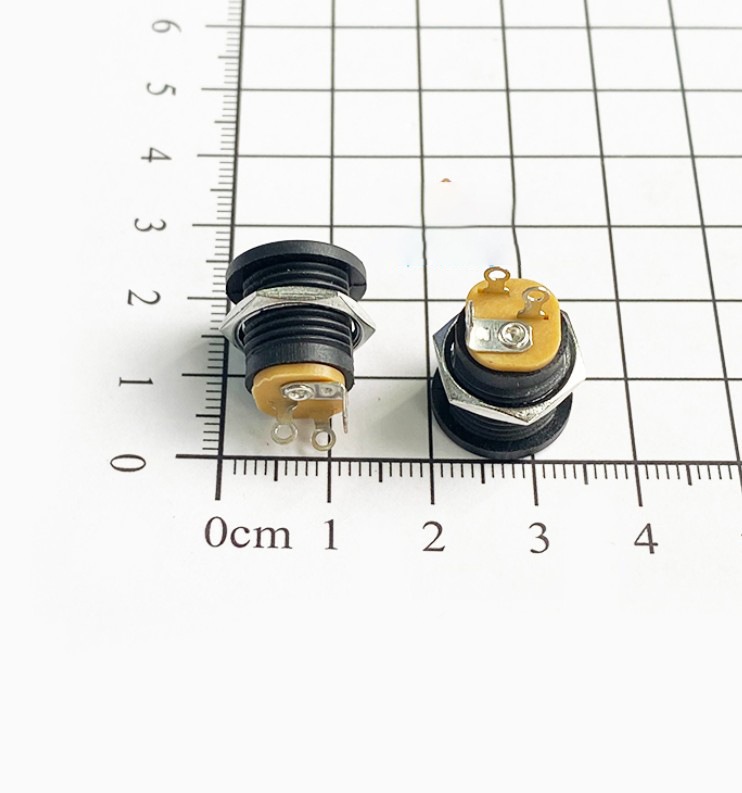

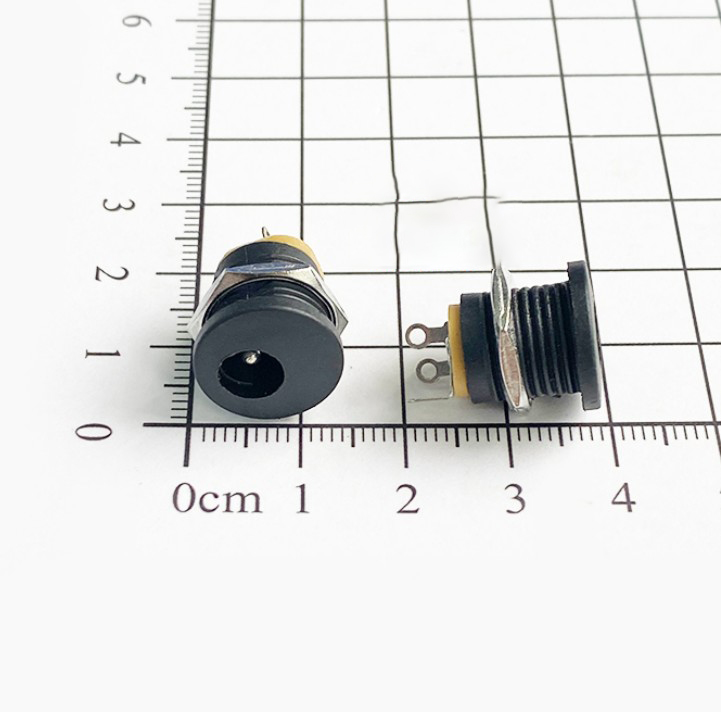

The post Jack nguồn DC cái 5.5×2.1mm tròn DC-022 first appeared on TOPNET Việt Nam.

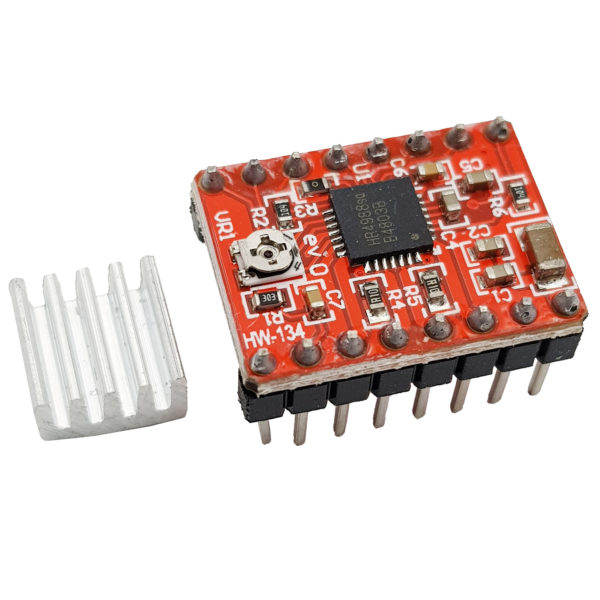

THÔNG SỐ KỸ THUẬT

• Công suất ngõ ra lên tới 35V, dòng đỉnh 2A.
• Có 5 chế độ: Full bước, 1/2 bước, 1/4 bước, 1/8 bước, 1/16 bước
• Điểu chỉnh dòng ra bằng triết áp, nằm bên trên Current Limit = VREF × 2.5
• Tự động ngắt điện khi quá nhiệt.

CÁCH SỬ DỤNG

• Lựa chọn chế độ full hay 1/2 hay 1/4… sẽ được thông qua 3 pin MS1 MS2 MS3. Mình thường nối thẳng 3 pin này với công tắc bit 3p để dễ thiết lập từ trên phần cứng. Lưu ý là nếu thả nổi 3 pin này tức là mode full step.
• Bật tắt động cơ thì thông qua pin ENABLE, mức LOW là bật module, mức HIGH là tắt module
• Điều khiển chiều quay của động cơ thông qua pin DIR
• Điều khiển bước của động cơ thông qua pin STEP, mỗi xung là tương ứng với 1 bước (hoặc vi bước)
• Hai chân Sleep với Reset luôn nối với nhau.

The post Module A4988 first appeared on TOPNET Việt Nam.

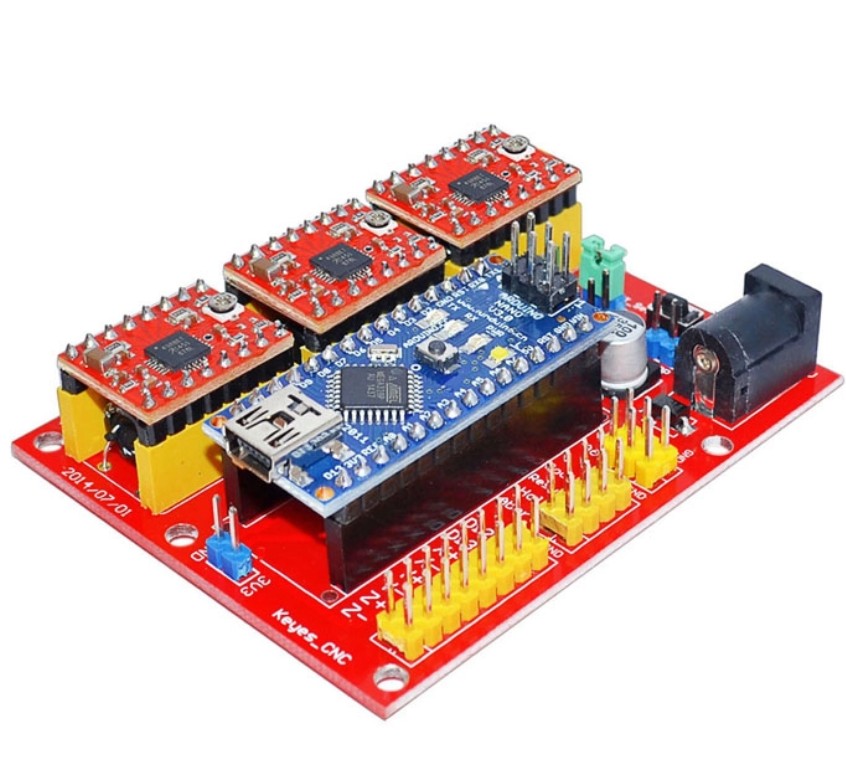

Mạch Arduino CNC Shield V4 GRBL được sử dụng kết hợp với mạch Arduino Nano và Driver động cơ bước (A4988, DRV8825,…) giúp bạn có thể dễ dàng điều khiển động cơ bước, công tắc hành trình và các tín hiệu để setup hệ thống điều khiển trong các ứng dụng CNC cỡ nhỏ 1 cách dễ dàng, mạch tương thích với phần mềm điều khiển GRBL và có cách sử dụng đơn giản, chất lượng gia công tốt, độ bền cao.

Thông số kỹ thuật:

• 3 axis stepper motor driver
• Compatible with micro-drive laser engraving machine, three-axis CNC engraving machine.
• 2A can be controlled within the two-phase four-wire stepper motor.
• Release the digital IO interface, easy to connect to other modules, such as ENDSTOP.
• Release the I2C interface, you can connect to the LCD I2C or other I2C module.
• Power DC5v interface, 7.5-12V voltage input.
• GRBL compatible.
• Worked with arduino nano.

The post CNC Shield V4 Điều Khiển Máy CNC Mini first appeared on TOPNET Việt Nam.

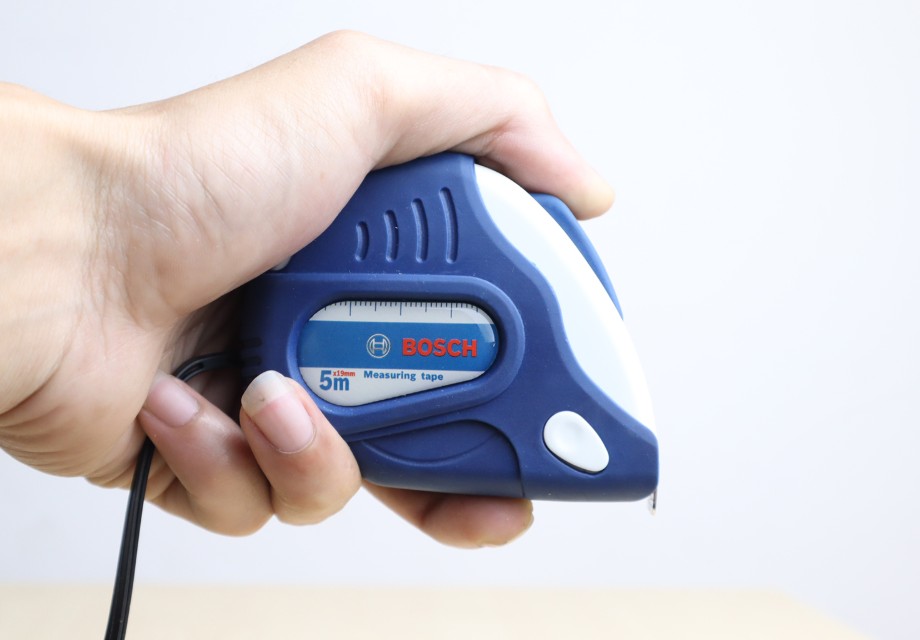

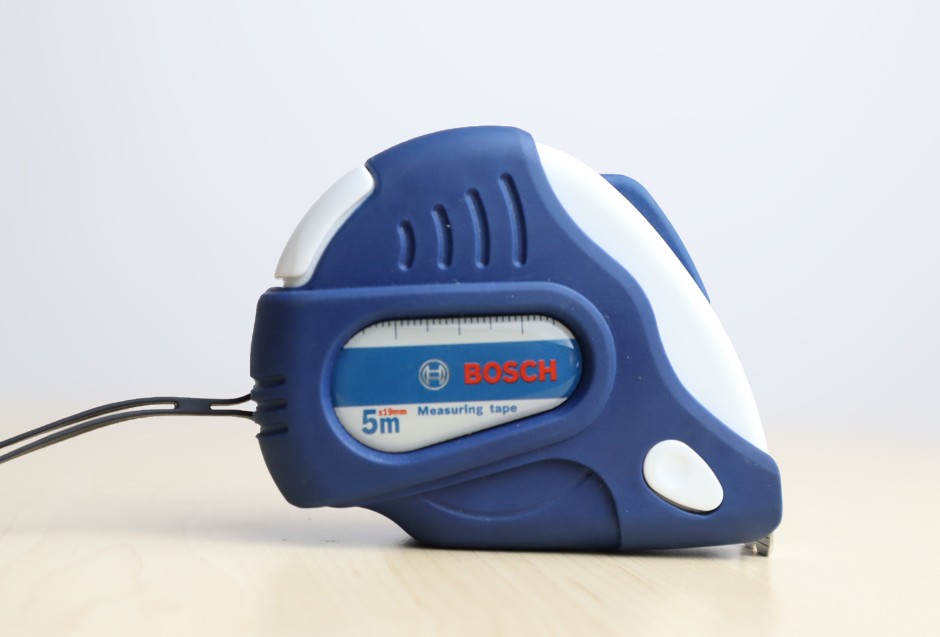

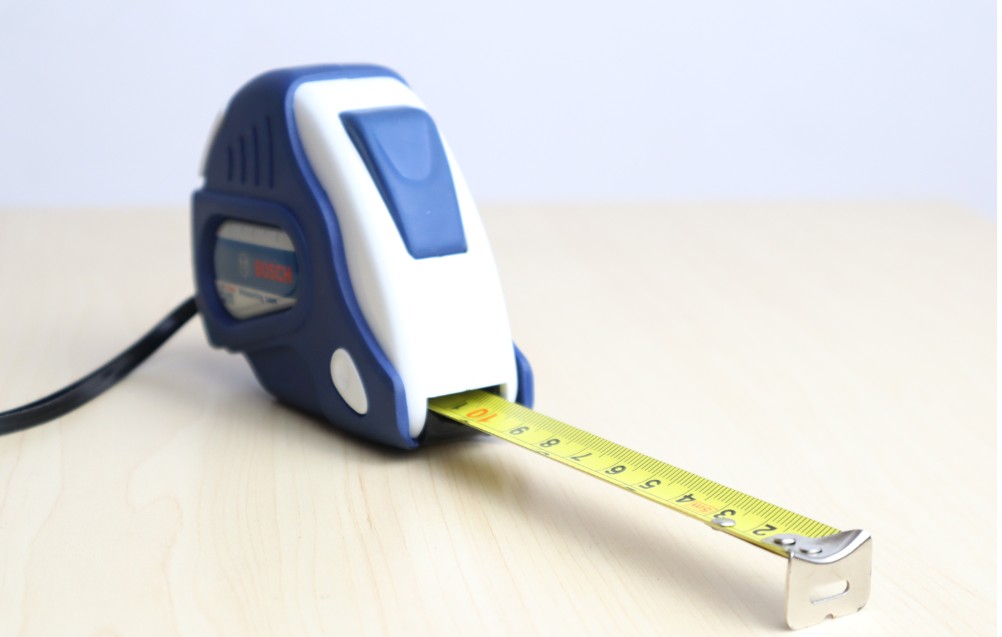

The post Thước cuộn thép 5mx19mm Bosch 1619Z000177 first appeared on TOPNET Việt Nam.

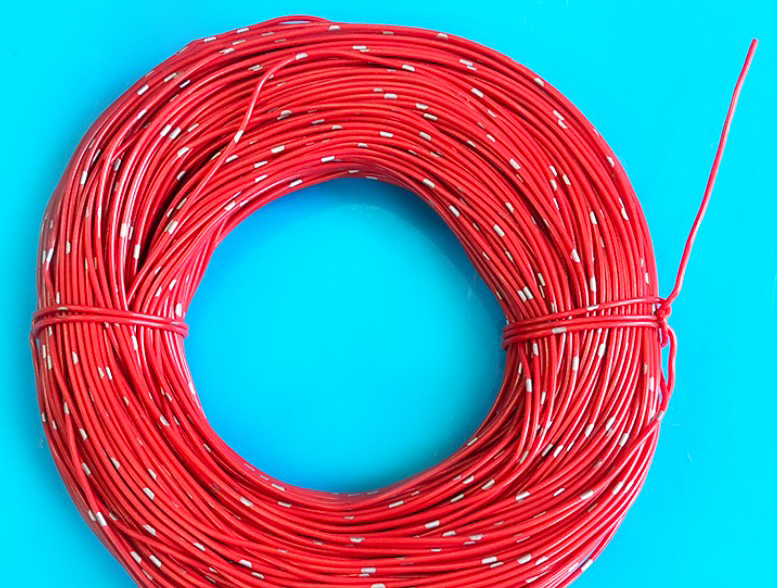

The post Dây điện đơn 22AWG tiết diện 0.32mm nhiều lõi đồng vỏ chống cháy màu đỏ (nguyên cuộn 100m) first appeared on TOPNET Việt Nam.

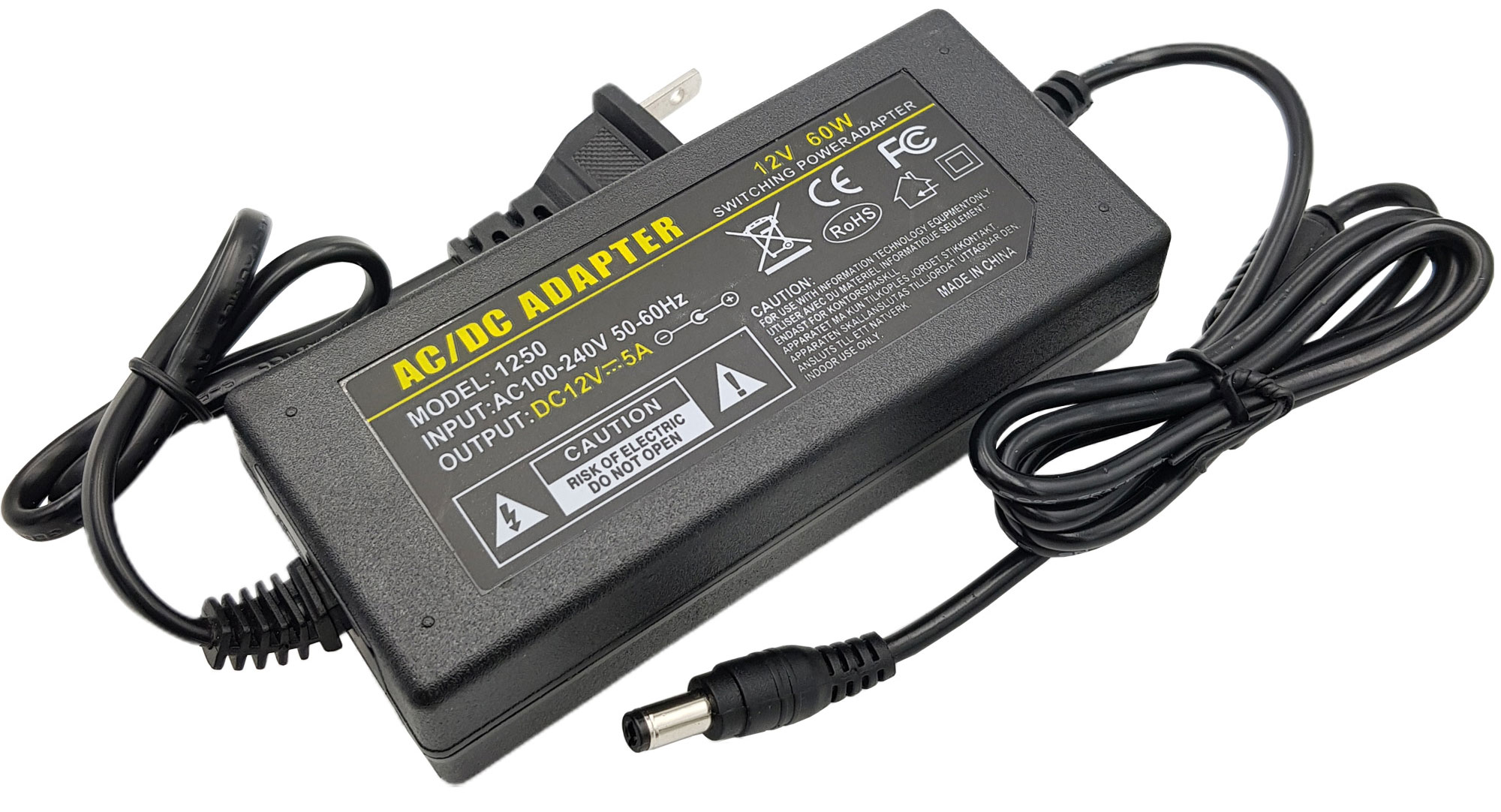

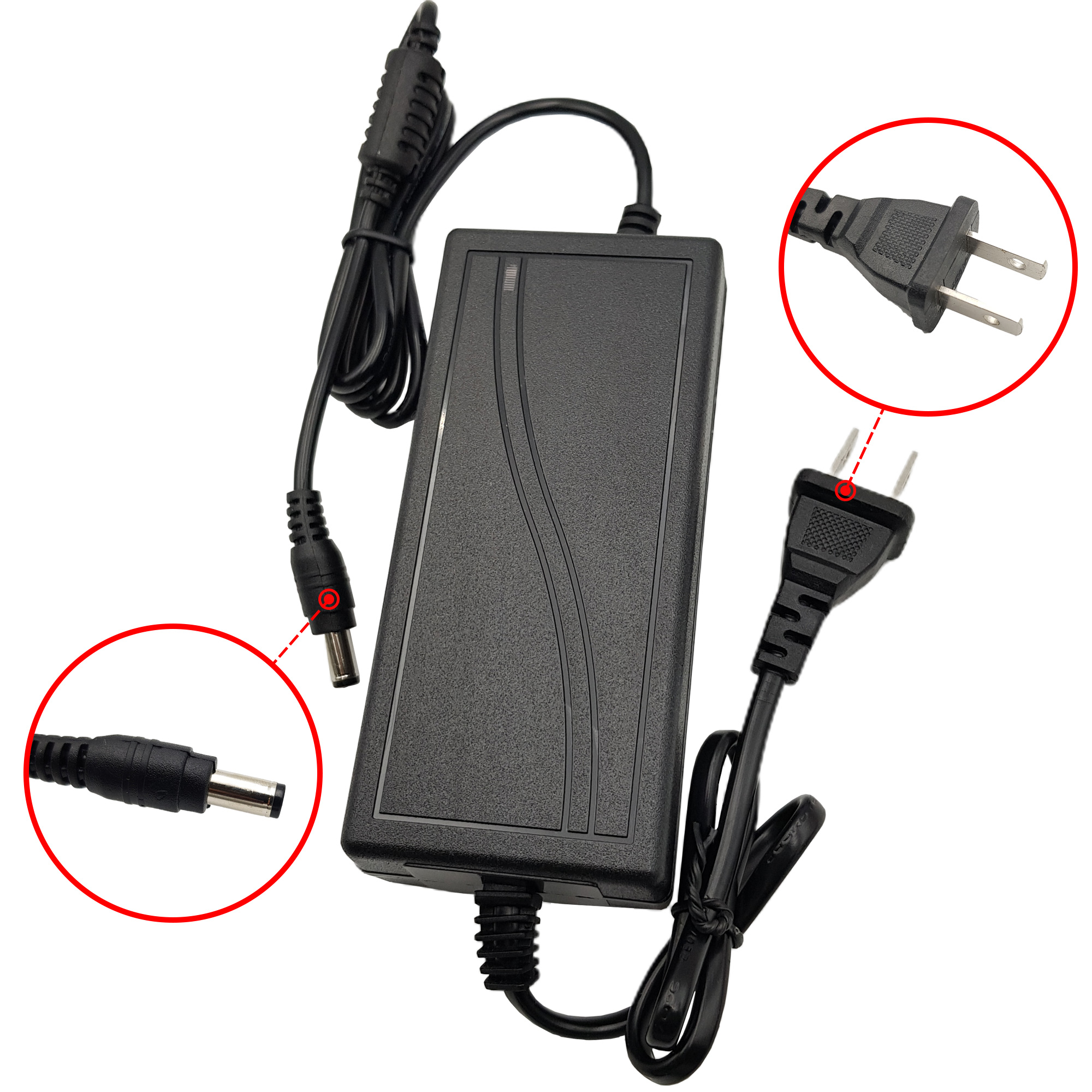

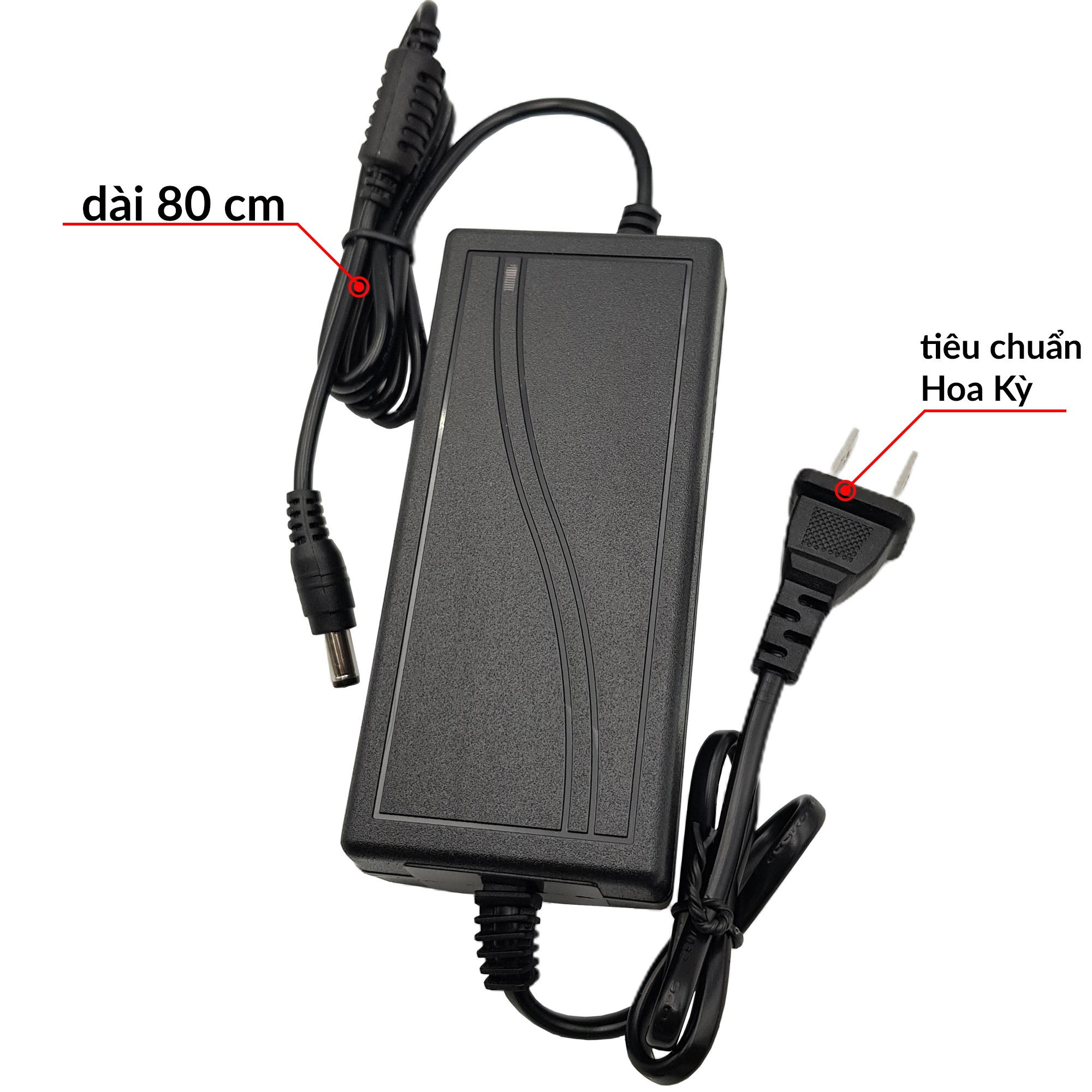

THÔNG SỐ KỸ THUẬT

• Điện áp đầu vào: AC100-240V 50 / 60HZ
• Đầu cắm AC: chuẩn Hoa Kỳ
• Điện áp đầu ra:  DC12V
• Dòng đầu ra tối đa: 5A
• Tổng chiều dài nguồn ~ 1m5
• Hiệu quả: > 85%
• Jack cắm DC : 5.5*2.5mm (tương thích 5.5 * 2.1mm)
• Trọng lượng: 215g

The post Nguồn adapter 12V 5A first appeared on TOPNET Việt Nam.
